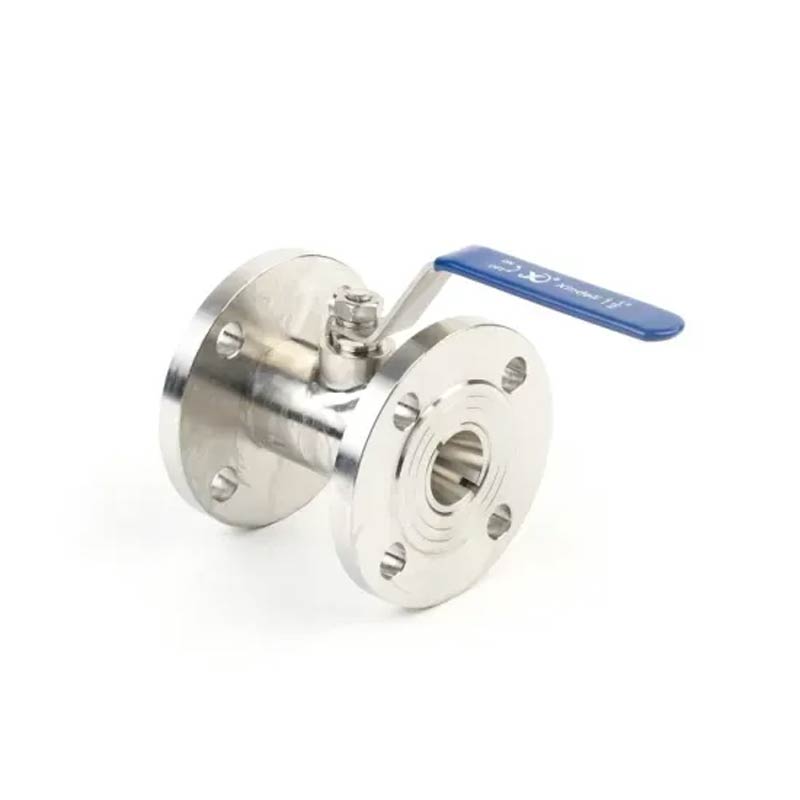

JOEPAI holdbar 1PC ANSI flangekugleventil KLASSE 150LB overholder ANSI B16.5 150LB standard, vedtager præcisionsstøbt ventilhus, kompakt samlet struktur og overlegen tætningsydelse. Velegnet til væskeafskæring eller omskifterstyring i forskellige industrielle rørledninger, meget udbredt i petrokemiske, el-, vandbehandlings- og generelle industrielle systemer, især velegnet til pladsbegrænsede eller lette applikationer.
Arbejdsprincippet for 1PC ANSI Flanged Kugleventil KLASSE 150LB er meget enkelt. Når håndtaget roterer, roterer kuglen også og ændrer sig derved justeringen mellem kuglens indre hul og ventilhuset kanal. I lukket tilstand er det sfæriske hul ikke justeret med ventilhuskanal, der forhindrer væske i at passere igennem. I det fri tilstand, flugter det sfæriske hul med ventilhusets kanal, hvilket tillader væske frit at passere igennem.
En af fordelene ved kugleventiler er, at de hurtigt kan tænde og af uden behov for en stor drejning af håndtaget. Dette gør 1PC ANSI Flangekugleventil KLASSE 150LB særligt velegnet til situationer, der kræver hyppig kontrol af væskestrømmen.
Ansigt til ansigt-mål: B16.10-1992
Flangeforbindelse: ANSI B16.5
TEMPERATUROMRÅDE: -20ºC~150ºC
EGNET MEDIUM: VAND, OLIE, LUFT OG NOGLE ÆTSENDE VÆSKE
INVESTERINGSTØBEKROPP
DESIGN: ANSI B16.34, API608
TEST: API 598, API 6D
MATERIALE: KULSTÅL WCB/DIN1.0619
RUSTFRI STÅL 304/1.4308
RUSTFRI STÅL 316/1.4408
| 1 | Kasket | WCB/CF8/CF8M | 9 | Trykskive | SS/SS304/SS316 |
| 2 | Legeme | WCB/CF8/CF8M | 10 | Pakning | SS/SS304/SS316 |
| 3 | Bolt | SS/SS304/SS316 | 11 | Kirtel | SS/SS304/SS316 |
| 4 | Sæde | PTFE | 12 | Håndtag | SS |
| 5 | Bolteskive | SS/SS304/SS316 | 13 | Fjederskive | SS/SS304/SS316 |
| 6 | Sekskantmøtrik | SS/SS304/SS316 | 14 | Stængelmøtrik | SS/SS304/SS316 |
| 7 | Bold | SS/SS304/SS316 | 15 | Plastcover | Plast |
| 8 | Stilk | SS/SS304/SS316 |
| NPS | d | D | D1 | D2 | T | f | L | W | H | N | d2 |
| 1/2" | 15 | 90 | 60.3 | 34.5 | 11.2 | 2 | 108 | 125 | 65 | 4 | 16 |
| 3/4" | 20 | 100 | 69.9 | 42.9 | 11.2 | 2 | 117 | 135 | 75 | 4 | 16 |
| 1" | 25 | 110 | 79.4 | 50.8 | 12 | 2 | 127 | 135 | 87 | 4 | 16 |
| 11/4" | 30 | 160 | 88.9 | 63.5 | 12.7 | 2 | 140 | 147 | 90 | 4 | 16 |
| 11/2" | 36 | 160 | 98.4 | 73 | 14.3 | 2 | 165 | 180 | 95 | 4 | 16 |
| 2" | 46 | 185 | 120.7 | 92.1 | 15.9 | 2 | 178 | 180 | 110 | 4 | 19 |
| 21/2" | 57 | 185 | 139.7 | 104.8 | 17.5 | 2 | 190 | 200 | 120 | 4 | 19 |
| 3" | 73 | 305 | 152.4 | 127 | 19.1 | 2 | 203 | 230 | 130 | 4 | 19 |
| 4" | 90 | 305 | 140.5 | 157.2 | 23.9 | 2 | 229 | 240 | 150 | 8 |
19 |
