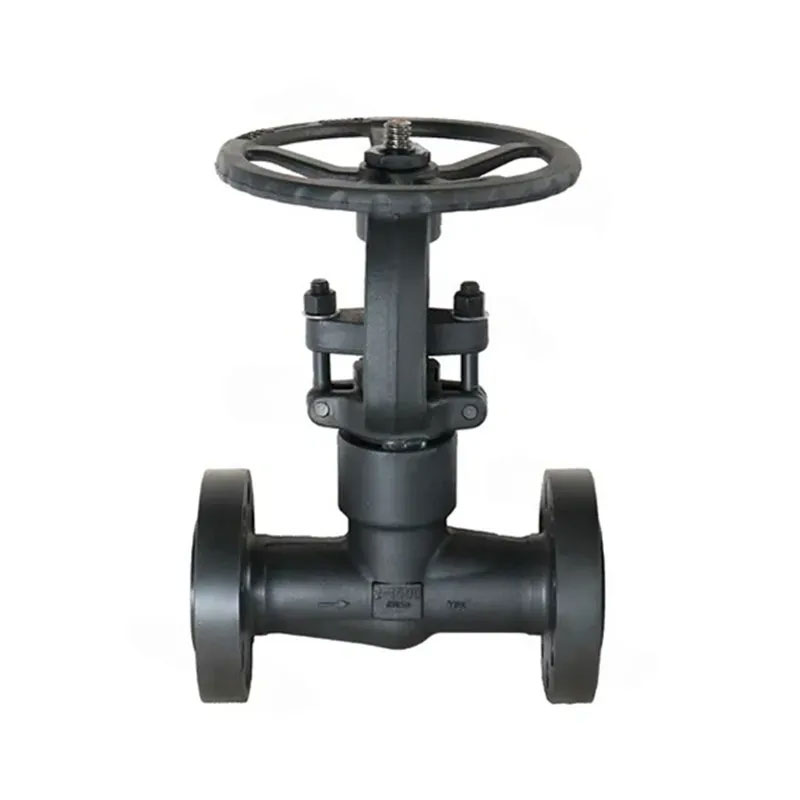

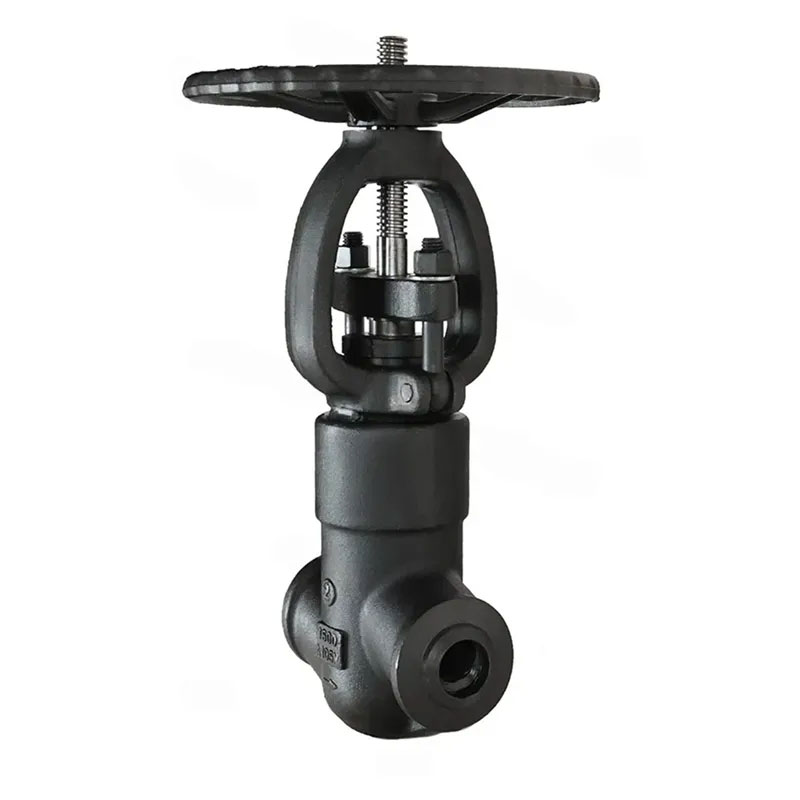

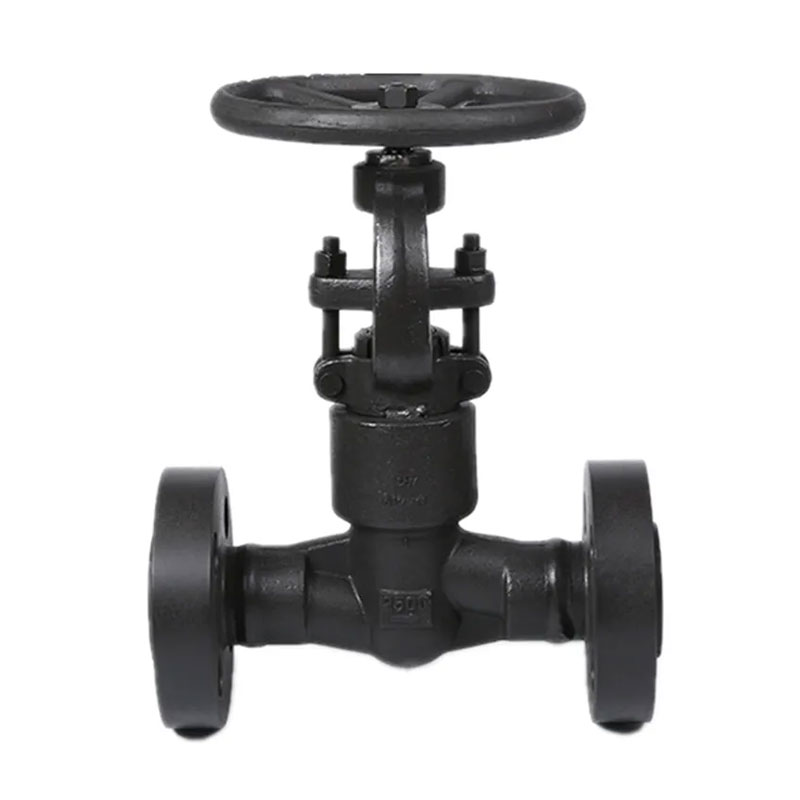

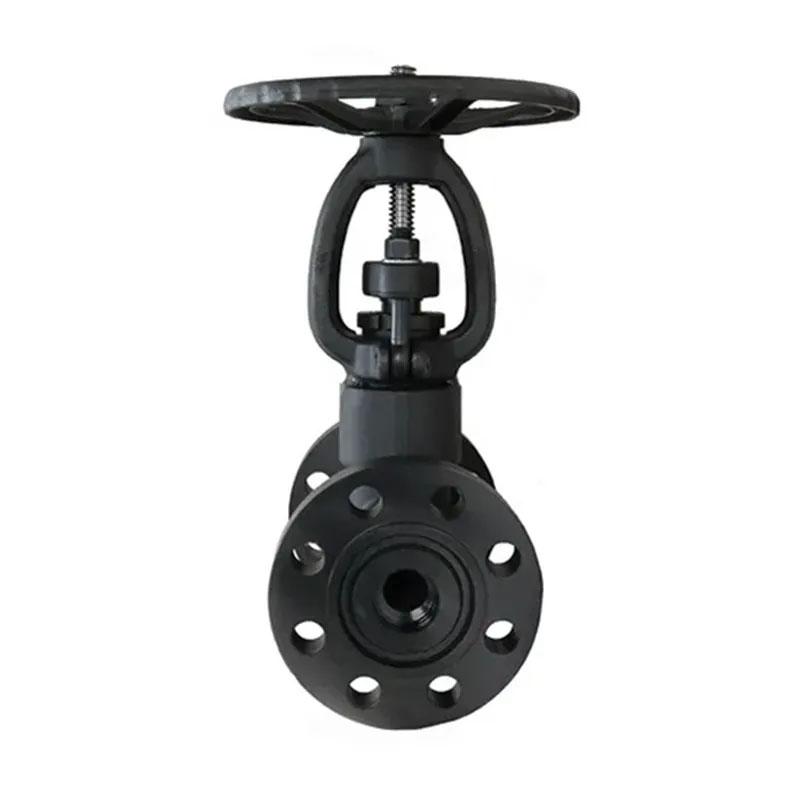

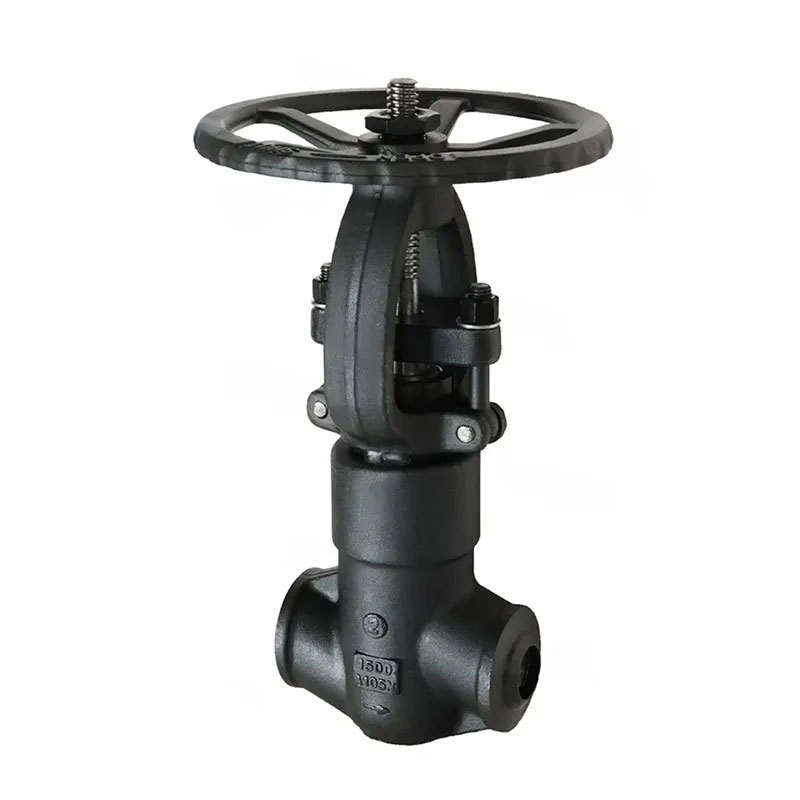

Joepai smed stål flanget trykforseglingsklodventil lavet i Kina gør installationen lettere. Denne ventil er designet til at håndtere høje trykforhold og er ideel til industrier som olie og gas, kraftproduktion og petrokemikalier. I disse sektorer, hvor højstrykvæskekontrol er afgørende, sikrer ventilens tryk - tætningsdesign pålidelig drift. Det kan opretholde en tæt tætning, selv under ekstreme trykforskelle, forhindre lækager og sikre systemsikkerhed. Denne klodeventil tilbyder et valg af smedt stål A105N, F304 eller F316 rustfrit - stålmaterialer. A105N giver fremragende styrke til generelle industrielle applikationer. F304 er velegnet til moderat ætsende miljøer, mens F316 tilbyder forbedret korrosionsbestandighed i meget aggressive omgivelser, såsom kemiske planter og marineinstallationer. Denne alsidighed gør det tilpasningsdygtigt til en lang række industrier.
1.Design - API 602 / BS 5352 / ASME B16.34
2.end Flange - ASME B16.5
3.BW END - ASME B16.25
4.SW END - ASME B16.11
5. Skruede ender - ASME B1.20.1
6.Test - API598
7. Special-NACE MR-01-75
1. Boltet motorhjelm, svejset motorhjelm eller trykforseglings motorhjelm
2. Plug Type Disc/Conic Disc
3.Full Port eller konventionel port
4. Outside skrue og åg (OS & Y), stigende stilk
5. Udvundet motorhjelm til kryogene tjenester
6.Materiale: Body-A105/F11/F22/F304/F316/F316L/F51/F53/F321 osv.
7.DICS OG STEM: A105/F11/F22/F304/F316/F316L/F51/F53/F321/F410/13CR.ETC
8.Operation: håndhjul
9.OFFSHORE /OLIE /GAS /KEMISK /PETROCHEMISK PULP /PAPIR /VAND /VADEWATER
/Marine
| Tryk | 150 lb. | 300lb | 600lb | 900lb | 1500lb | 2500lb | |
| Styrketest | 3.0 | 7.5 | 15.4 | 23.0 | 37.5 | 63.0 | MPA |
| Forseglingstest | 2.2 | 5.5 | 11.2 | 16.9 | 27.5 | 46.2 | |
| Lufttest | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| INGEN | NAVN | CS til ASTM | Hvad angår ASTM | SS til ASTM | |
| Type A105 | Type F22 | Type F304 (L) | Type F316 (L) | ||
| 1 | LEGEME | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) |
| 2 | Pakning | Bølgepap SS+grafit | SS+PTFE | ||
| 3 | BOLT | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 4 | STIFT | A276 420 | A276 304 | ||
| 5 | Pakningskirtel | A276 410 | A182 F304 (L) | A182 F316 (L) | |
| 6 | BOLT | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 7 | MØTRIK | A194 2H | A194 4 | A194 8 | A194 8M |
| 8 | MØTRIK | A276 410 | |||
| 9 | MØTRIK | A194 2H | A194 4 | A194 8 | A194 8M |
| 10 | Navneskilt | Ss | |||
| 11 | Håndhjul | A197 | |||
| 12 | KIRTEL | A216 WCB | A351 CF8 | ||
| 13 | Pakning | Fleksibel grafit | Ptfe | ||
| 14 | MOTORHJELM | A105 | A276 304 | A182 F304 (L) | A182 F316 (L) |
| 15 | STILK | A182 F6 | A182 F304 | A182 F304 (L) | A182 F316 (L) |
| 16 | Disk | A276 420 | A276 304 | A276 304 (L) | A276 316 (L) |
| 17 | MEDIUM | Vand, olie, gas | Vand, olie, gas | Syre, vand, olie, gas | |
| 18 | TEMPERATUR | -29ºC ~ 425ºC | -29ºC ~ 550ºC | -29ºC ~ 550ºC | |
| STØRRELSE | S | L | T | W | H ≈ | Vægt (kg) ≈ | ||||||
| Tomme | Dn | Ansi | Det er han | 800lb | 2500 lb. | A n s i | Big, Bs | J i s | 800lb | 2500 lb. | ||
| Npi | RC | Pt | ||||||||||
| 1/2 | 15 | 21.8 | 22.2 | 140 | 186 | 1/2 | 125 | 321 | 2.2 | 12.3 | ||
| 3/4 | 20 | 27.1 | 27.7 | 140 | 186 | 3/4 | 125 | 321 | 2.4 | 11.6 | ||
| 1 | 25 | 33.8 | 34.5 | 140 | 186 | 1 | 160 | 321 | 4.1 | 10.8 | ||
| 11/4 | 32 | 42.6 | 43.2 | 178 | 232 | 1 1/4 | 160 | 380 | 6 | 26.0 | ||
| 11/2 | 40 | 48.7 | 49.1 | 178 | 232 | 1 1/2 | 180 | 414 | 7 | 26.4 | ||
| 2 | 50 | 61.1 | 61.1 | 216 | 279 | 2 | 200 | 502 | 10.5 | 43.8 | ||
