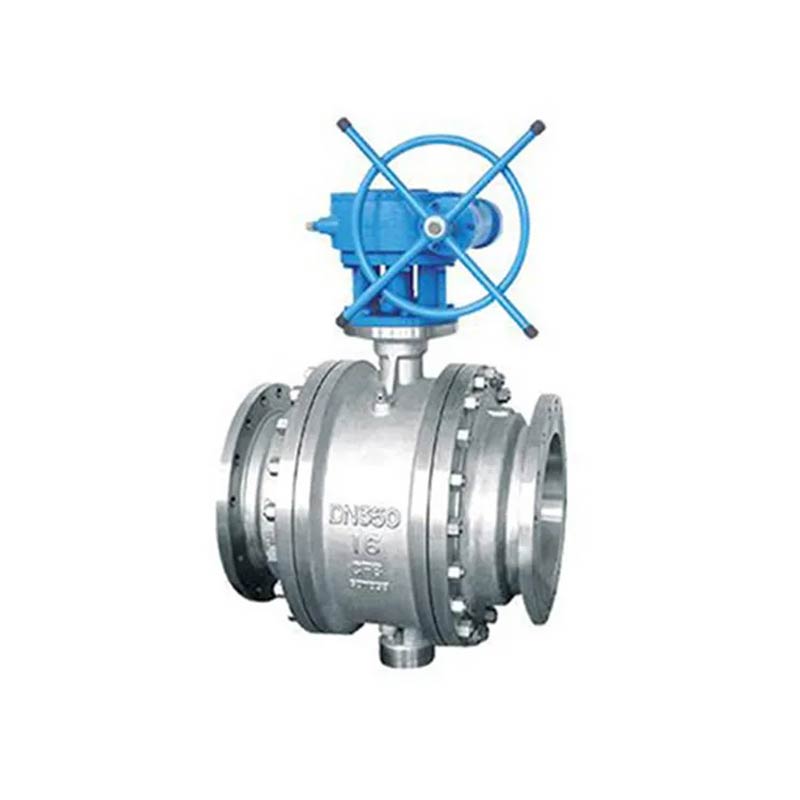

API 6D tre stykker fast flangekugleventil

API 6D Three Pieces Fixed Flange Ball Valve er fremstillet af JOEPAIs avancerede fabrik og vedtager et dobbelt flange-endeforbindelsesdesign med en stabil struktur. Bolden er en topstøttet fast struktur, som effektivt kan modstå væskepåvirkning i højtryksmiljøer. Denne ventil har god tætningsevne og er velegnet til arbejdsmiljøer med store diametre, højt tryk eller hyppige operationer. Det er meget udbredt i olie- og gastransport, byrørledningsnetværk, kemisk behandling og kraftsystemer.

Send forespørgsel

Produkt beskrivelse

JOEPAI ventiler, der stammer fra 2003 med fokus på fremstilling af API 6D Three Pieces Fixed Flange Kugleventiler, er forpligtet til at levere en række af høj kvalitet væskekontrolventiler, der overholder internationale standarder såsom ANSI, DIN, JIS osv. Vi har et omfattende kvalitetsstyringssystem og har opnået certificeringer som ISO 9001 og CE. Vi understøtter tilpasset tegninger, OEM-branding og flersprogede tjenester. Vores produkter eksporteres til oversøiske markeder som Europa, Amerika, Mellemøsten og Afrika.

Designstandarder:

Design- og fremstillingsspecifikationer: API6D/BS 5351/ISO 17292/GB 12237
Strukturlængde: API6D/ANSIB16.10/GB 12221
Test og inspektion: API6D/API 598/GB 26480/GB 13927/ISO 5208

Ydeevnespecifikation:

Nominelt tryk: （1,6-10,0）Mpa，（150-1500）LB,10K/20K
Styrketest: PT1.5PNMpa
Forseglingstest: PT1.1PNMpa
Gastætningstest: 0,6Mpa

Kugleventil med fast flange kræver regelmæssig vedligeholdelse for at sikre, at den er korrekt drift og forlænge dens levetid.

Det følgende er en enkel forklaring af vedligeholdelsestrinnene:

Rengør regelmæssigt den ydre overflade af ventilen for at forhindre ophobning af snavs og ætsende stoffer.
Undersøg regelmæssigt tætningerne for at sikre, at de er intakte og ubeskadigede. Hvis der er fundet slid eller beskadigelse, skal den udskiftes omgående.
Udfør jævnligt lækagetest for at garantere tætningsydelsen af ventil. Hvis der er en lækage, skal den repareres med det samme.
Betjen ventilen regelmæssigt for at sikre, at dens fleksible åbning og lukkes uden blokering. Hvis der er nogle abnormiteter, skal de være det efterset og repareret.

API 6D Three Pieces Fixed Flange Ball Valve

Dele Materiale

INGEN.	DEL NAVN	MATERIALE	INGEN.	DEL NAVN	MATERIALE
1	LEGEME	WCB/CF8/CF8M	8	HJELPEMØTTER	2H
2	MOTORHJELM	WCB/CF8/CF8M	9	PAKNING	Fleksibel grafit
3	BOLD	420+HF/304+HF/316+HF	10	PAKNINGSKIRTEL	WCB/304/316
4	STILK	420/304/316	11	PAKKEBOLT	B7
5	SÆDE	420/304/316	12	POSITIONER	WCB/304/316
6	PAKNING	C+A105	13	HÅNDTAG	WCB
7	HJEMMEBOLT	B7

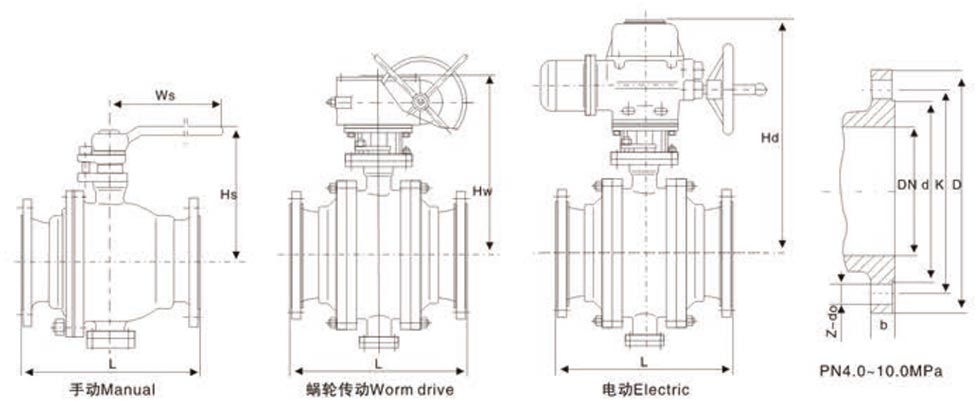

Dimensioner

PN	DN	L	D	K	d	b	z-d0	Hw	Hd
1,6 MPa	150	394	285	240	210	24	8-23	470	540
	200	457	340	295	265	26	12-23	520	580
	250	533	405	355	320	30	12-25	610	640
	300	610	460	410	375	30	12-25	650	690
	350	686	520	470	435	34	16-25	740	785
	400	762	580	525	485	36	16-30	795	830
	450	864	640	585	545	40	20-30	860	910
	500	914	715	650	608	44	20-34	945	990
	600	1067	840	770	718	48	20-41	1040	1090
	700	1245	910	840	788	50	24-41	1150	1210
	800	1372	1025	950	898	52	24-41	1280	1340
	900	1524	1125	1050	998	54	28-41	1430	1510
	1000	1753	1255	1170	1110	56	28-48	1580	1640
	1200	2032	1485	1390	1325	58	32-54	1810	1910
	1400	2300	1685	1590	1525	60	36-54	2010	2115
2,5 MPa	150	403	300	250	218	30	8-25	470	555
	200	502	360	310	278	34	12-25	540	595
	250	568	425	370	332	36	12-30	630	655
	300	648	485	430	390	40	16-30	650	705
	350	762	555	490	448	44	16-34	740	795
	400	838	620	550	505	45	16-34	795	830
	450	914	670	600	555	50	20-34	860	910
	500	991	730	660	610	52	20-41	945	990
	600	1143	845	770	718	56	20-41	1040	1090
	700	1346	960	875	815	60	24-48	1150	1210
	800	1524	1085	990	930	64	24-48	1305	1340
	900	1727	1185	1090	1025	66	28-54	1505	1600
	1000	1880	1320	1210	1140	68	28-58	1615	1705
	1200	2184	1520	1420	1350	72	32-58	1925	2035
	1400	2300	1755	1640	1560	78	36-65	2110	2185
4,0 MPa	150	403	300	250	218	30	8-25	485	590
	200	502	375	320	282	38	12-30	580	640
	250	568	450	385	345	42	12-34	665	680
	300	648	515	450	408	46	16-34	760	810
	350	762	580	510	465	52	16-41	820	890
	400	838	660	585	535	58	20-41	860	940
	450	914	685	610	560	60	20-48	930	1010
	500	991	755	670	612	62	20-48	980	1130
	600	1143	890	795	730	62	20-54	1040	1090
	700	1346	995	900	835	68	24-54	1150	1210
	800	1524	1140	1030	960	76	24-58	1305	1340
	900	1727	1270	1168	1022	105	32-54	1505	1600
	1000	1880	1238	1256	1086	114	32-44	1615	1705
	1200	2184	1467	1372	1302	133	32-51	1925	2035
	1400		1708	1600	1518	154	28-60	2110	2185
6,4c	150	495	345	280	240	38	8-34	485	590
	200	597	405	345	300	44	12-34	580	650
	250	673	470	400	352	48	12-41	665	720
	300	762	530	460	412	54	16-41	760	840
	350	826	600	525	475	60	16-41	820	930
	400	902	670	585	525	66	16-48	870	990
	500	1054	800	705	640	70	20-54	995	1150
	600	1232	930	820	750	76	20-58	1100	1180
	700	1397	1035	940	800	95	28-51	1180	1230
	800	1651	1149	1054	914	108	28-54	1345	1385
	900	1880	1270	1168	1022	114	32-54	1550	1655
	1000	1981	1270	1175	1092	133	32-51	1675	1745
	1200	2311	1511	1403	1308	152	28-60	1945	2075
